O
fotodíodo BP104 é sensível à radiação infravermelha num intervalo de
comprimentos de
onda
compreendidos entre os 800 e os 1100 nm (com um máximo de sensibilidade nos 950
nm). Assim, a sua utilização, quando ligado a um amplificador, permite a
“deteção de fontes luminosas” e, também, a “verificação experimental da Lei de
Stefan-Boltzmann”.
Relativamente
à deteção de fontes luminosas foi possível concluir que no voltímetro digital,
colocado à saída do amplificador, foram observados valores maiores para uma
maior proximidade da lâmpada e para uma lâmpada de incandescência relativamente
a uma lâmpada economizadora (valores até um máximo de 8 V – valor de saturação
do amplificador).
Na
VERIFICAÇÃO EXPERIMENTAL DA LEI DE STEFAN-BOLTZMANN, considerando a lâmpada de
incandescência com um comportamento muito aproximado de um corpo negro, o
sensor foi utilizado para observar a variação da potência emitida em função da
temperatura do filamento da lâmpada.
Obteve-se
a relação (R/Ro)0,830 = 1,346.
Por
consulta de tabela da relação R/Ro vs Temperatura infere-se a temperatura da lâmpada
aproximadamente igual a 400 K.
Não
se obtem uma variação proporcional a T4 a está temperatura uma vez
que o fotodíodo é sensível a apenas um intervalo de comprimentos de onda.

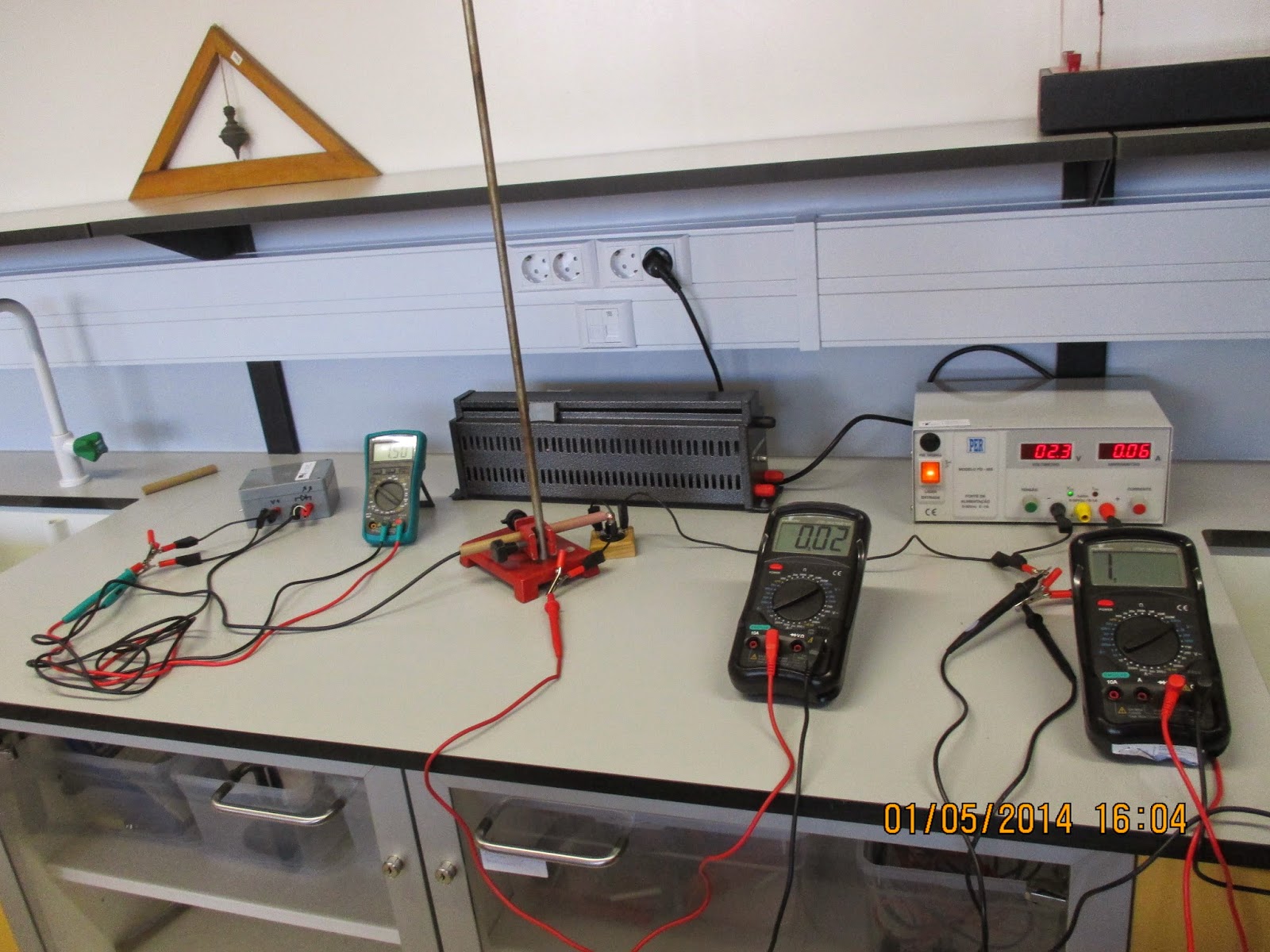

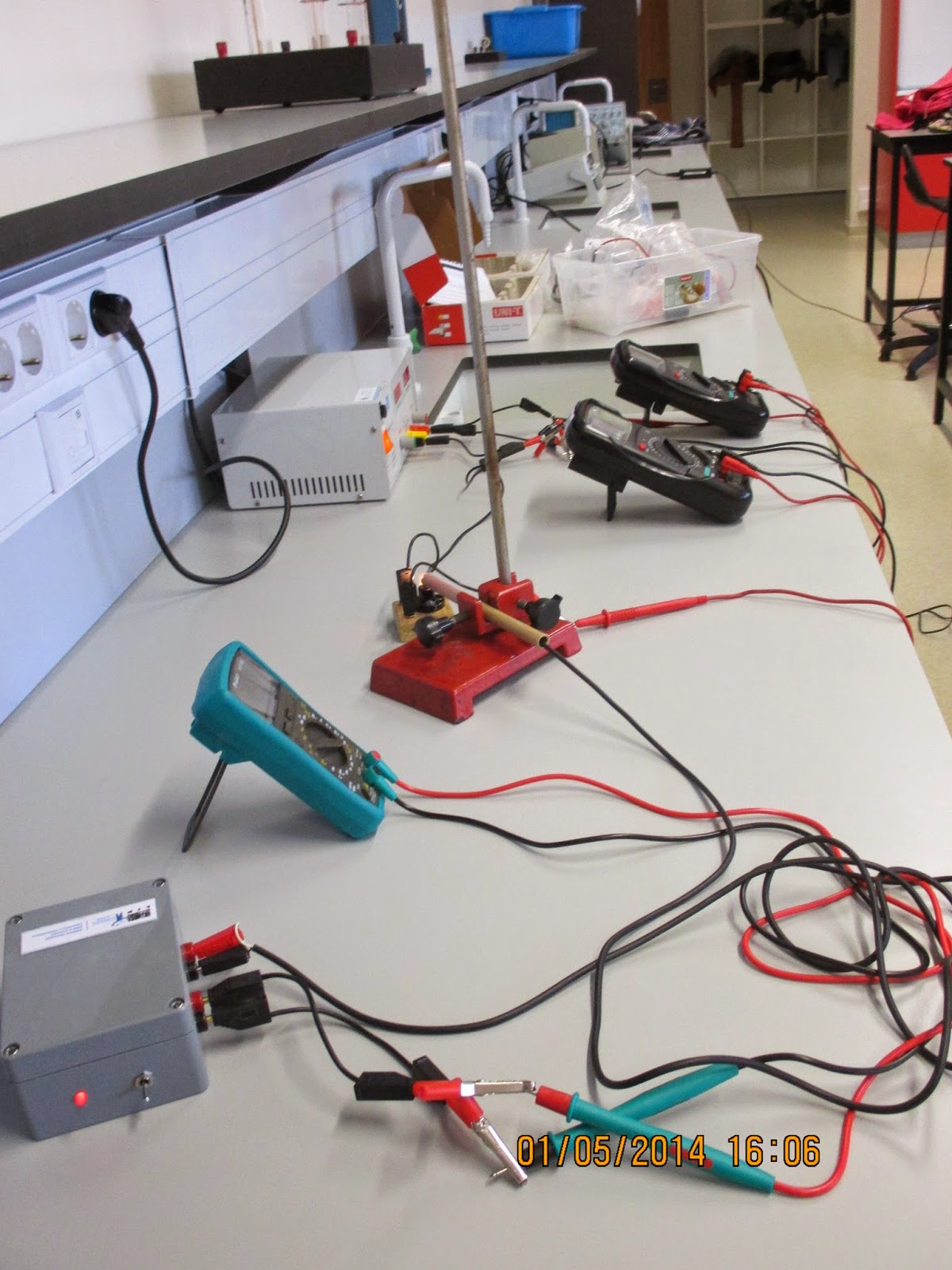

Aqui estão algumas fotografias relativamente à experiência:
